Projektbeschreibung

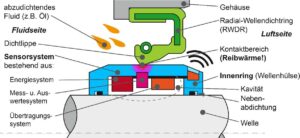

Das Forschungsprojekt “SmartSeal” adressiert die In-Situ-Überwachung von Radial-Wellendichtringen im Maschinenbau. Häufig fallen Radial-Wellendichtungen aufgrund thermischer Schädigung aus, wenn im Kontaktbereich des Dichtsystems zu viel Reibwärme entsteht und/oder diese Reibwärme nur schlecht an die Umgebung abgeführt werden kann. Um die Gefahr einer thermischen Schädigung zu beurteilen, muss die Temperatur im Kontaktbereich bislang entweder durch komplexe Simulationen, grobe Näherungsverfahren oder experimentell mit Hilfe von aufwendiger Messtechnik ermittelt werden. Ziel des Forschungsprojekts ist es, mittels 3D-MID-Technologien ein einfach bedienbares Sensorsystem in Wellenhülsen zu integrieren, mit dem die Tempe-ratur im Kontaktbereich von Radial-Wellendichtungen live im Betrieb ermittelt und berührungslos an eine Auswerteeinheit übermittelt werden kann. Die forschungsseitige Herausforderung in der Fertigung besteht in der erforderlichen Integrationsdichte und den rauen Betriebsbedingungen. Gleichzeitig stellt das Institut für Maschinenelemente der Universität Stuttgart mittels Simulationen und deren Abgleich am Prüfstand sicher, dass die in der Innenhülse gemessene Temperaturen einen Rückschluss auf die wahre Temperatur der Dichtlippe zulassen. Ziel dabei ist es auch, die optimale Position des Temperatursensors zu ermitteln.

Das IGF-Projekt 22854 N/1 der Forschungsvereinigung Räumliche Elektronische Baugruppen 3-D MID e.V. wird über die AiF im Rahmen des Programms zur Förderung der Industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirt-schaft und Klimaschutz aufgrund eines Beschlusses des Deut-schen Bundestages gefördert.
