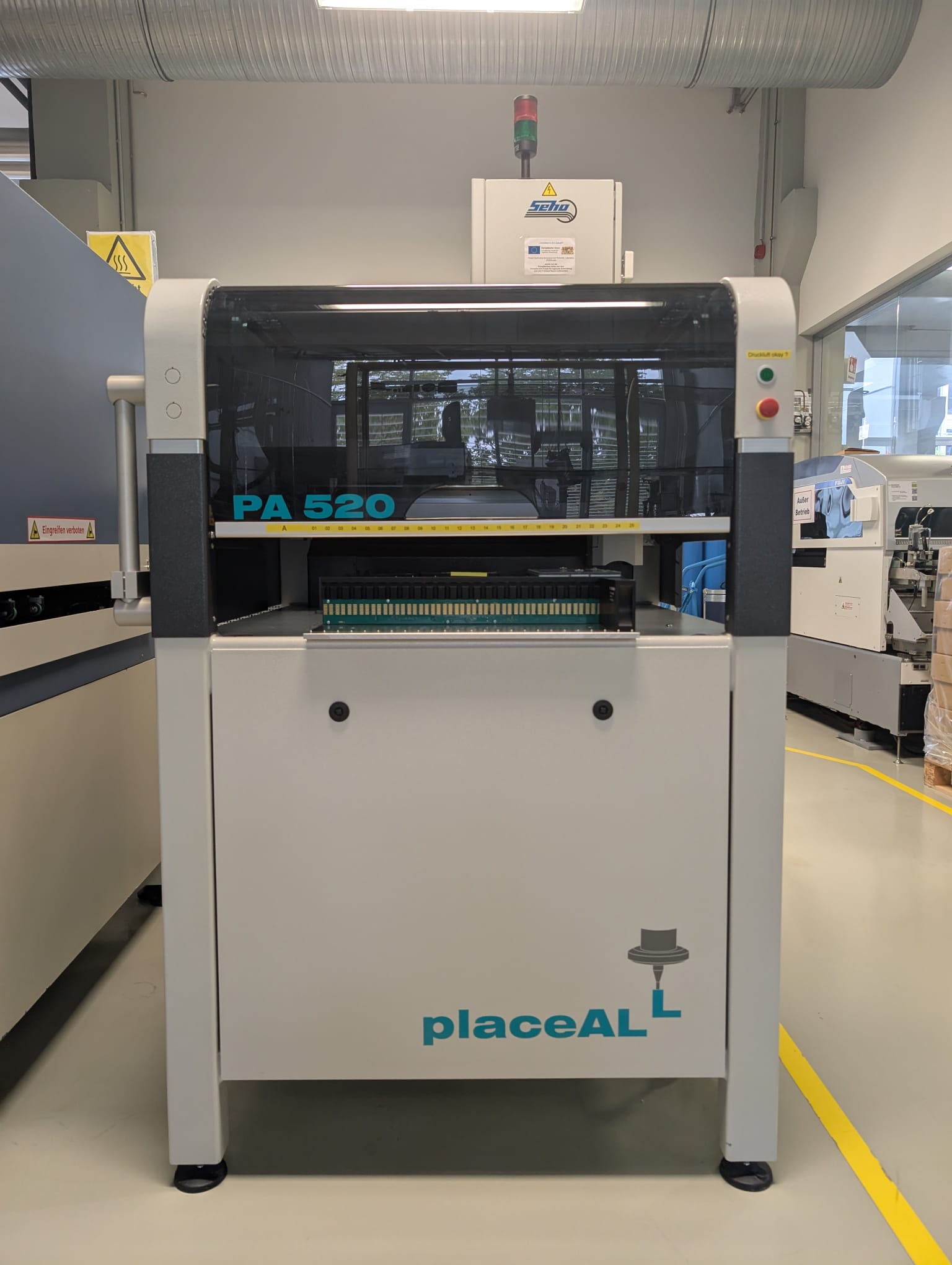

Die placeALL®520 der Fritsch GmbH ist ein kompaktes, integriertes Portalsystem für Pick-and-Place-Aufgaben von SMD-Bauelementen auf Leiterplatten und anderen Substraten. Das System eignet sich besonders für Prototypenfertigung, Forschung sowie Kleinserien, da es eine flexible Programmierung, kurze Rüstzeiten und eine hohe Platziergenauigkeit bietet. Durch das integrierte Kamerasystem können Bauteile automatisch ausgerichtet und zuverlässig positioniert werden.
Merkmale
- Bestückungsleistung: bis ca. 4000 SMDs/Stunde
- Auflösung X-Y-Achse: 0,5 μm
- Auflösung Z-Achse: 8 μm
- Auflösung R-Achse: <0,003°
- Feeder: tapeFEEDER, vibration tubeFEEDER, tray
- min. Leiterplattengröße: 3 x 3 mm
- max. Leiterplattendicke: 520 x 430 mm
- Bauformen: 0201 – 70 x 70 mm mit Visionsystem
